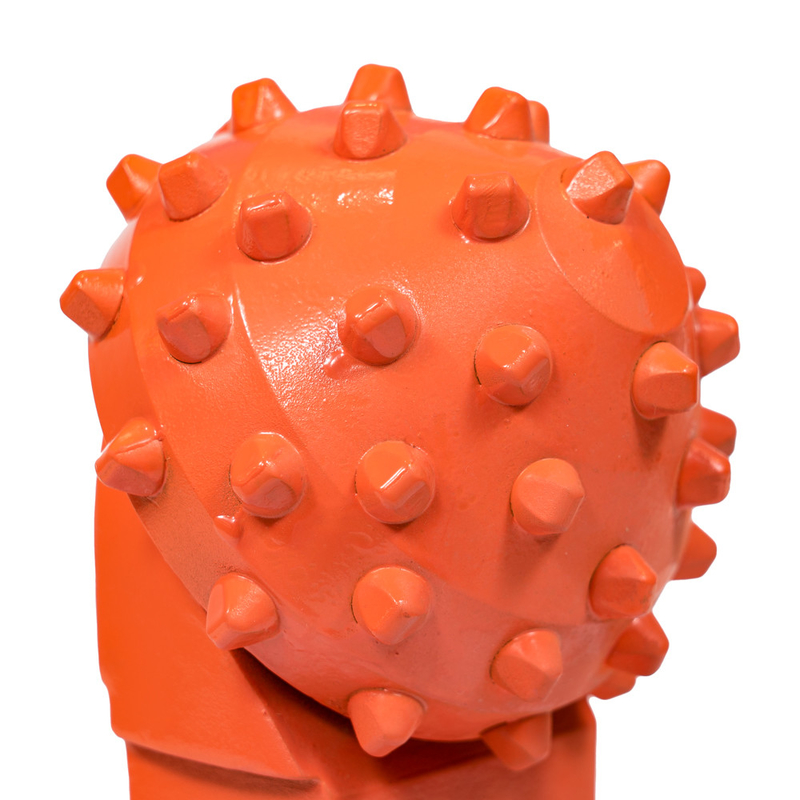

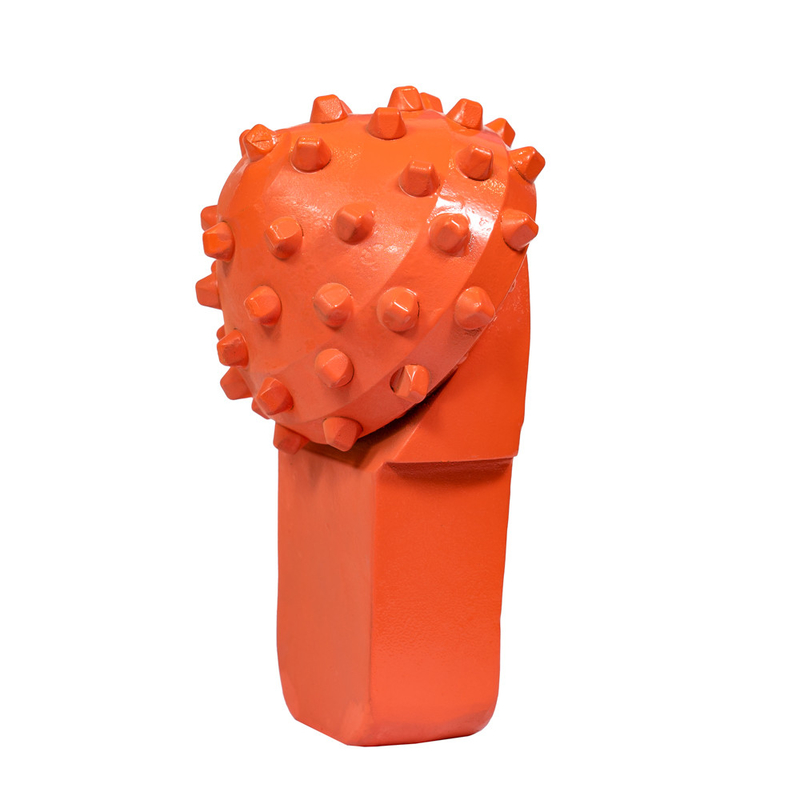

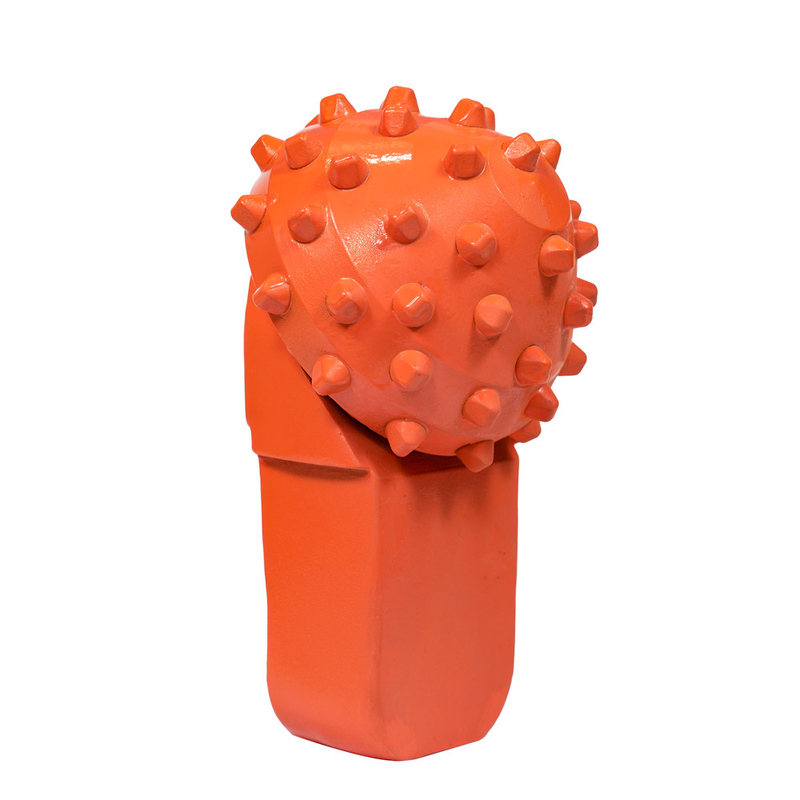

Introducción a la broca de un solo rodillo
La broca de excavación rotativa para rocas es adecuada para la ingeniería de cimientos de pilotes de excavación rotativa que puede excavar formaciones de guijarros, formaciones blandas y formaciones de dureza media.Debido al diseño único de los parámetros del proceso de corte, el perfil de los insertos y la cantidad del inserto, el ángulo de corte, la distribución de los insertos, la forma del cortador, etc., pueden garantizar la mayor eficiencia de corte y la dirección del movimiento de cada fila de insertos con precisión, para lograr el área y el volumen rotos. ser el más grande cuando cada inserto entre en contacto con la pared del orificio, para garantizar una velocidad de excavación eficiente.Simultáneamente, el exclusivo diseño patentado de la estructura de sellado y la tecnología de inyección de aceite al vacío garantizan el uso efectivo de la vida útil del rodamiento y aumentan un 35 % según la necesidad de un diseño personalizado, para que la broca de excavación rotativa para rocas cumpla con varios tipos de roca con 10 Pa a 250 MPa.
La broca cónica de ingeniería de excavación rotativa se divide en dos tipos según el método de instalación: desmontable y soldada. El tipo desmontable también se divide en tipo de pasador de inserción y tipo de conexión de perno.Según la disposición de los insertos, se divide en tipo cono 1, cono 2, cono 3 y tipo de cobertura total.La broca de excavación rotativa para rocas tipo cono 1, cono 2 y cono 3 requiere 3 tipos de conos para su instalación para lograr el corte de roca en la sección de relleno y la construcción de túneles con excavación rotativa.
Broca excavadora de roca Rotiry sarias Se denomina según la estructura portante:
Cojinete deslizante sellado —MHG
Rodamiento deslizante sellado-MGHG
La broca de excavación rotativa para rocas Milalion se compone de un código de diámetro, un código de serie, un código de clasificación y un código de función adicional.
Tipo de estructura portante:
Broca de rodillo serie MHG
Las puntas tricónicas de la serie MHG son puntas tricónicas con cojinete deslizante sellado de caucho tipo 0.Puede soportar alta presión de perforación a velocidad normal, con diferentes estructuras de corte, se puede adaptar desde formaciones extremadamente blandas hasta extremadamente duras:
1. Adopte una forma de cojinete deslizante, carburo resistente al desgaste en la superficie del cojinete de orejeta.elLa funda deslizante está hecha de materiales con características de alta resistencia, alta elasticidad, resistencia a altas temperaturas y alta resistencia al desgaste para mejorar la resistencia a las mordeduras.
2. El diseño de holgura razonable del rodamiento hace que el manguito deslizante reduzca la velocidad relativa del par de rodamientos mientras reduce el aumento de temperatura de la superficie de fricción, puede mejorar efectivamente la vida útil y la confiabilidad del rodamiento bajo alta presión de perforación o condiciones de perforación de alta velocidad.
3.La junta tórica del rodamiento adopta NBR altamente saturado con resistencia a la abrasión y resistencia a altas temperaturas;Los resaltes de los extremos exteriores de la cavidad del sello bien diseñados mejoran la confiabilidad del sello.
4.La bola de acero bloquea el cono para adaptarse a alta velocidad.
Broca de rodillo serie MGHG
La broca tricónica de la serie MGHG es una broca tricónica con rodamiento sellado de caucho tipo 0.Para perforación con alta tasa de penetración, es una herramienta ideal y económica.Sus principales características estructurales:
1. Estructura de rodamiento deslizante sellada: en la pista principal, el rodillo cilíndrico se coloca en la ranura del cono y la pista pequeña utiliza un casquillo deslizante resistente al desgaste, esto amplió el tamaño del muñón, por lo que tiene la capacidad de soportar una mayor presión de perforación. y adaptarse a la alta velocidad.
2.La superficie del par de cojinetes de empuje se somete a un tratamiento de reducción del desgaste y un tratamiento de endurecimiento.Mejoró la capacidad de carga y la capacidad anti-mordida del cojinete.
3.Se adopta un nuevo tipo de grasa que puede soportar 250 grados de alta temperatura y resistencia al desgaste.Mejoró la resistencia a altas temperaturas del sistema de lubricación de sellado.Al mismo tiempo, se adopta la estructura de sellado optimizada para evitar el desgaste de la junta tórica por el rodillo y se mejora la vida útil del anillo de sellado, mejorando así la vida útil de la broca del rodillo.
4. Las brocas tricónicas de inserción adoptan dientes de carburo de alta resistencia y tenacidad, lo que mejora la resistencia al impacto de los dientes y reduce la tasa de rotura de los dientes.
5.El diseño optimizado del número de filas, número de dientes, altura de exposición de los dientes y perfil de diente de aleación único, hizo que la capacidad de corte y la velocidad de corte de las brocas tricónicas se lograran por completo.
